大巧系列模拟调音台是专门针对会议室、报告厅、教学、多媒体展厅等场景打造的中小型专业音频处理设备，调音台承担着音频信号的输入放大、混合分配、音色修饰、效果处理及输出控制等关键功能，是实现高质量音频传输与还原的核心枢纽。本系列调音台包括VI系列、BX系列和WM系列，可满足各种大中小型专业音频场景使用。

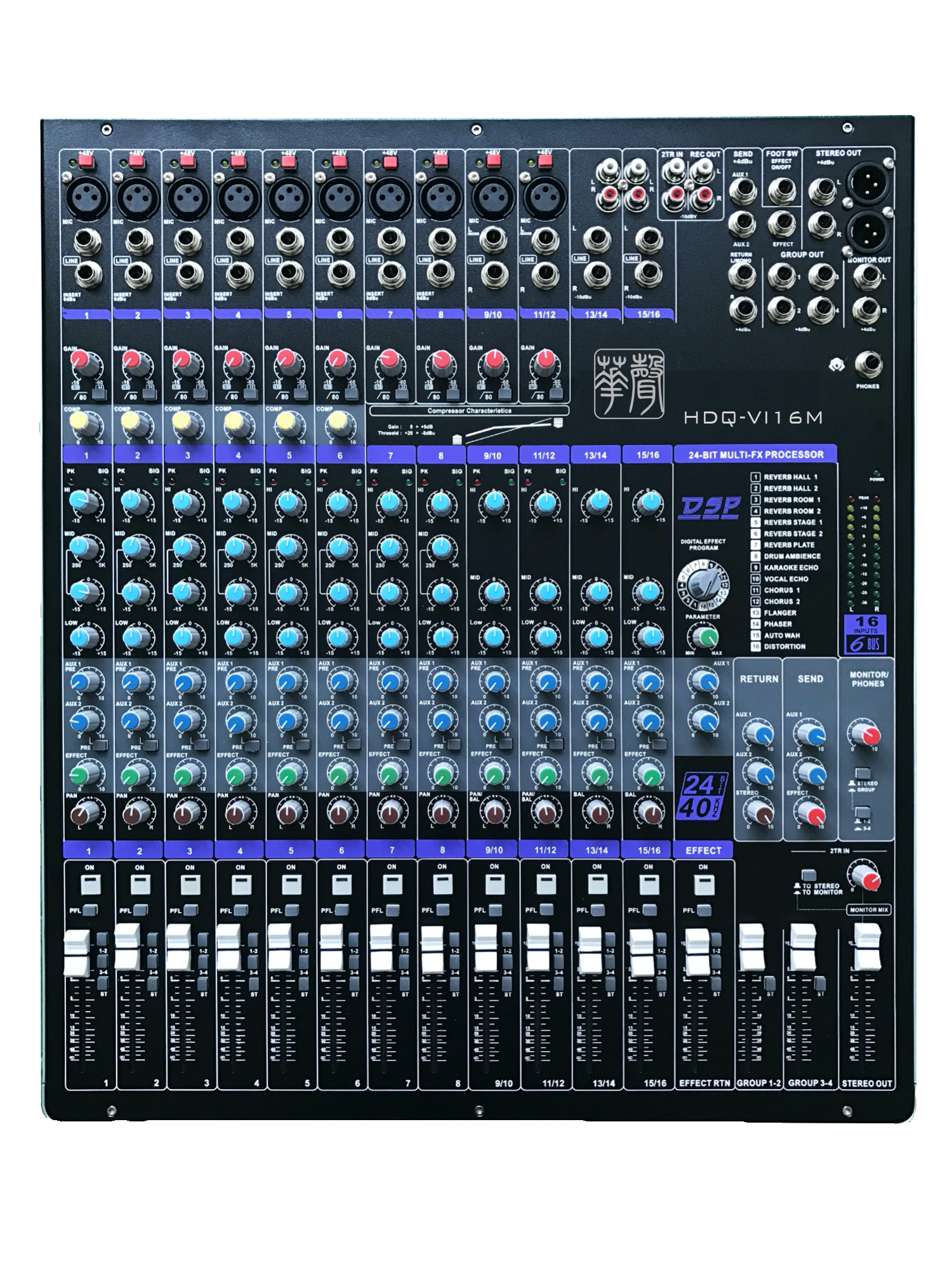

产品型号：HDQ-VI16M
v 功能特点
l 16路输入通道，10路话筒输入，4组立体声线路输入；
l 1-6通道带压缩功能，1-8通道设三段式中段扫频均衡，9/10、11/12通道设三段均衡器，13/14、15/16通道设两段均衡器；
l 6组母线(立体声+4编组)，1辅助发送/立体声辅助返回；
l 3段通道均衡（中频段扫频）和高通滤波器；
l 高精度三色精确电平柱，准确显示输出电平；
l 2TK录音输入，输出莲花接口；
l 内置16种模式数字效果器；
l 60MM行程高分析度推子；
l 外置式静噪电源器,使用方便灵活；
l 机身耐用轻巧，可以安装19英寸标准机架；
l 金属机身耐用坚固，防干扰能力强；
产品型号：HDQ-VI12M
v 功能特点
l 12路输入通道， 6路话筒输入，4组立体声线路输入；
l 1-4 通道带压缩功能，1-6 通道设三段式中段扫频均衡，5/6、7/8 通道设三段均衡器，9/10、11/12通道设两段均衡器；
l 4组母线(立体声+2编组)，2辅助发送/立体声辅助返回；
l 3段通道均衡（中频段扫频）和高通滤波器；
l 3段立体声图示均衡器；
l 高精度三色精确电平柱，准确显示输出电平；
l 2TK录音输入，输出莲花接；
l 内置16种模式数字效果器；
l 60MM行程高分析度推子；
l 外置式静噪电源器，使用方便灵活；
l 机身耐用轻巧，可以安装19英寸标准机架；
l 金属机身耐用坚固，防干扰能力强；

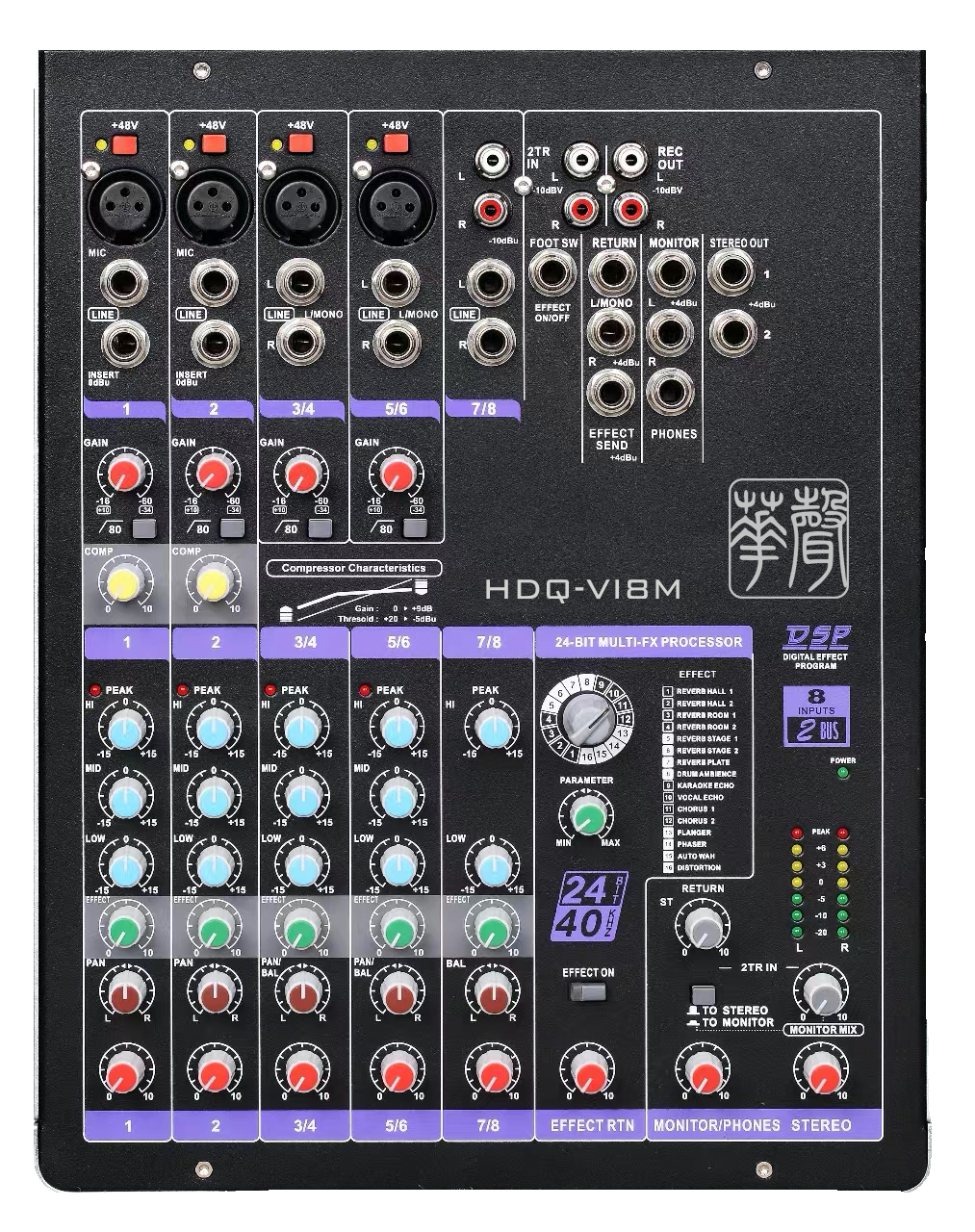

产品型号：HDQ-VI8M
v 功能特点
l 8路输入通道构结，4个话筒输入，3组立体声线路输入；
l 1-4通道带80Hz开关选择，1-2通道带压缩功能，1/6通道设三段均衡器，7/8通道设两段均衡器；
l 2组母线(立体声)，1辅助发送/立体声辅助返回；
l 3段通道均衡和高通滤波器；
l 高精度三色精确电平柱，准确显示输出电平；
l 2TK录音输入，输出莲花接口；
l 内置16种模式数字效果器，机身耐用轻巧，可上机架安装；
l 外置式静噪电源器，使用方便灵活；
l 金属机身耐用坚固，防干扰能力强；
v 技术参数
参数 | 描述 |
总谐波失真 | < 0.1% (THD+N) |
频率响应 | 20Hz-20KHz |
等效输入噪声 | Rs=150Ω GAIN |
最大值 | -128 dBu |
残余输出噪声 | -99 dBu |
通道处于哑音状态 | -70dB |
头戴耳机输出功率 | 75mW(1KHz,THD=0.5%，100Ω) |
串音 | 70dB 单声道/立体声高通滤波器: 80Hz - 120Hz 12dB/oct |
单声均衡器 | 高: 10KHz±15dB, |
中: 250Hz-5KHz ± 15dB, | |
低: 100Hz ± 15dB | |
立体声均衡器 | 高: 10KHz ± 15dB, |
中高: 3KHz ± 15dB, | |
中低: 800Hz ± 15dB, | |
低: 100Hz ± 15dB | |
输入和输出阻抗 | 话筒输入: 3KΩ 适用阻抗50-600Ω话筒 |
单声输入: 10KΩ 适用阻抗600Ω线路 | |
立体声输入: 10KΩ 适用阻抗50-600Ω话筒、线路 | |
录音输入阻抗:10KΩ 适用阻抗600Ω线路 | |
主输出阻抗 | 150Ω |
编组输出阻抗 | 150Ω AUX |
输出阻抗 | 150Ω |
录音输出阻抗 | 600Ω |
消耗功率 | 35W |
